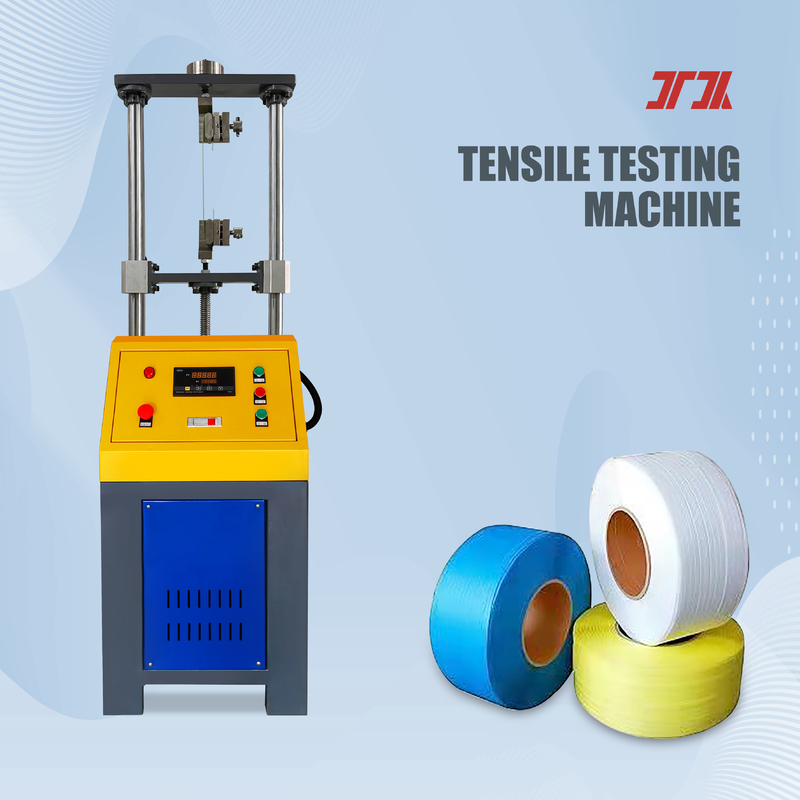

Gummi-Elastizitätsmodul Utm-Zugprüfmaschinenausrüstung 0,5 % Genauigkeit
PRODUKTBESCHREIBUNG

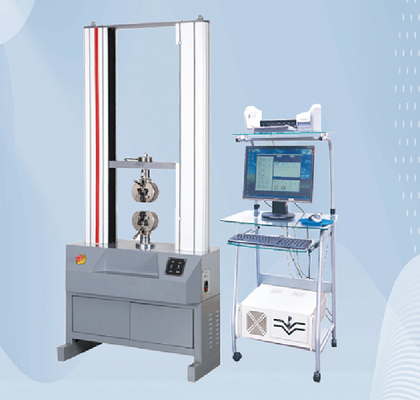

Die computergesteuerte elektronische Kunststoff-Zugfestigkeitsprüfmaschine 10kn 20kn eignet sich für Metallmaterialien, Nichtmetallmaterialien, Verbundwerkstoffe wie Metalldraht, Bewehrungsstahl, Holz, Kabel, Nylon, Leder, Klebeband, Aluminium, Legierung, Papier, Fasern, Kunststoff, Gummi, Pappe, Garn, Feder usw. Diese Zugfestigkeitsprüfmaschine kann mit verschiedenen Klemmen ausgestattet werden und kann dann die Zugfestigkeit, Druckfestigkeit, Biegefestigkeit, Haftfestigkeit, Reißfestigkeit, Bruchfestigkeit, Streckgrenze, Dehnungsrate und Elastizität testen Modul und so weiter.
| Maximale Belastung |
5KN, 10KN, 20KN |
| Genaue Note |
1 % /0,5 % |
| Effektiver Messbereich |
0,2 % ~ 100 % (1 Grad)/0,4 % ~ 100 % (0,5 Grad) |
| Messgenauigkeit |
Wert ±1 % anzeigen/Wert ±0,5 % anzeigen |
| Testerauflösung |
Maximale Belastung 1/200000, unabhängig von innen und außen, konstante Auflösung |
| Lastsensor |
Grundkonfiguration: Sensor (maximale Belastung): eins
Erweiterte Konfiguration: Kann weitere Sensoren hinzufügen
|
| Effektive Prüfbreite |
390 mm (kann je nach Kundenwunsch verbreitert werden) |
| Effektiver Zughub |
800 mm; 1000 mm; 1200 mm (kann je nach Kundenwunsch in der Höhe erhöht werden) |
| Bereich der Testgeschwindigkeit |
0,001~200 mm/min; 500 mm/min (1000 mm/min ist Option) |
| Genauigkeit der Wegmessung |
Toleranz: ±0,5 %/ Toleranz: ±0,2 % |
| Verformung des gemessenen Systems (gemäß den Anforderungen) |
Mindestspannweite: 10 mm, maximaler Verformungsbereich: 800 mm
Erweiterte Verformung: Min. Spanne: 25 mm, 50 mm, 100 mm, Bereich von
Verformung: 5 mm, 10 mm, 25 mm
|
| Genauigkeit der gemessenen Verformung |
Toleranz: ±0,5 % (je nach Anforderung des Kunden, die größere oder kleine Verformung zu wählen) |
| Sicherheit |
Elektronischer Grenzwertschutz |
| Testplattform-Bewegungsgerät |
Schnell/langsam, zwei Geschwindigkeiten zur Steuerung, kann joggen |
| Kehre zurück |
Manueller oder automatischer Betrieb. Nach dem Test kehrt das bewegliche Eisen durch manuellen oder automatischen Betrieb mit der höchsten Geschwindigkeit in die Ausgangsposition zurück |
| Überlastschutz |
Überlastung 10 %, automatischer Schutz |
| Vorrichtung |
Eine Reihe von Zugvorrichtungen |
| Maschinengröße |
80x55x220cm (Länge*Breite*Höhe) |
| Energiesystem |
Panasonic AC-Servomotor + Treiber + hochpräzise Kugelumlaufspindel |
| Stromversorgung |
220V, 50HZ, |
| Leistung |
0,4 kW (je nach unterschiedlichem Kraftbedarf und unterschiedlichem Motor) |
| Maschinengewicht |
(ca.)250 kg |
| Einheiten |
Kg, N, LB, TON, austauschbar. |
CHARAKTER
Kurzbeschreibung: Es verfügt über eine vollständig digitale Drei-Regelung für Leistung, Hubraum und Geschwindigkeit unter Verwendung eines Wechselstrommotors und eines Steuerantriebssystems mit einem taiwanesischen Präzisions-Schneckengetriebe und einem taiwanesischen TBI-Präzisionsschraubenantrieb, um die beste Übertragungseffizienz und ein optimales Signal-Rausch-Verhältnis zu erzielen.
Funktion: Der Tester dient zum Testen der physikalischen Eigenschaften von Dehnung, Kompression, Abziehen, Reißbiegen, 3-Punkt-Biegen, Scheren von metallischen und nichtmetallischen Materialien usw.
Einhaltung von Standards: Es kann angepasst werden, um die Anforderungen von GB, ISO, JIS, ASTM, DIN und den vom Kunden für Tests und Datenverarbeitung bereitgestellten Standard zu erfüllen.
Anwendungsbereiche: Diese Maschine wird häufig in der Materialanalyse in der Autoteile-, Verbindungs-, Luft- und Raumfahrt-, Kabel- und Draht-, Kunststoff- und Gummi- sowie Papierverpackungsindustrie eingesetzt.
Merkmale des Steuerungs- und Datenverarbeitungssystems
1) Mit fortschrittlicher Chip-Technologie und einem professionell entwickelten Datenerfassungs- und -verstärkungssystem ist der Tester hochintegriert, zuverlässig und praktisch. Die Steuerungssoftware leitet automatisch Daten zu Zugfestigkeit, Streckgrenze, Bruchfestigkeit, Elastizitätsmodul und Dehnung ab. Die Funktion zur offenen Formelausgabe ermöglicht die automatische Berechnung von Kraft und Spannungs-Verschiebungs-Verformung an jedem festgelegten Punkt. Der Standard im Prozess der Steuerung und Datenverarbeitung erfüllt die nationalen Anforderungen für die Prüfung metallischer und nichtmetallischer Werkstoffe.
2) Steuermethode: feste Geschwindigkeit, feste Verschiebung, feste Belastung, feste Lasterhöhungsrate, feste Spannung, feste Spannungserhöhungsrate.
3) Automatisches Zurücksetzen: Nach Beginn des Tests wird das Messsystem automatisch auf Null zurückgesetzt.
4) Automatisches Schalten: Wechselt automatisch den Bereich, wenn sich die Last ändert, um eine präzise Datenerfassung sicherzustellen.
5) Automatisches Speichern: Testdaten und Testbedingungen werden automatisch gespeichert, um Datenverluste durch vergessenes Speichern zu vermeiden.
6) Chargentest: Für Proben mit derselben Einstellung kann der Chargentest durchgeführt werden, nachdem die Testsequenz festgelegt wurde.
7) Anzeigemodus: Daten und Kurve werden während des Tests angezeigt.
8) Kurvenanzeige: Nach dem Testen ist es möglich, die Kurve zur Analyse erneut anzuzeigen. Bewegen Sie Ihre Maus über die Kurve, um relative Daten an jedem Punkt zu finden.
9) Kurven: Parameter: Spannung-Dehnung, Kraft-Weg
Element-, Kraft-Zeit- und Weg-Zeit-Ergebnisse werden angezeigt und können ausgedruckt werden.
10) Parameter: Kraftparameter (g, kg, N, lb)
Spannungsparameter (kg/mm2, N/mm2, Mpa, lbf/in2)
Verschiebungsparameter (m,mm,in)
11) Prüfbericht: Prüfberichte werden vom Kunden entsprechend dem gewünschten Format bearbeitet und gedruckt und können als Excel-Dateien ausgegeben werden
12) Sicherheitsschutz: Der Sicherheitsmechanismus wird ausgelöst, wenn die Überlastung über 2–10 % liegt.
13) Der Tester ist in der Lage, die mechanischen Eigenschaften der Probe automatisch zu testen und zu berechnen. Es ist auch möglich, manuell in den Analyseprozess einzugreifen. Die automatisch analysierten Testergebnisse werden entsprechend der relevanten Norm überarbeitet, um die Datengenauigkeit zu verbessern.
